ガソリンスタンドができるまで

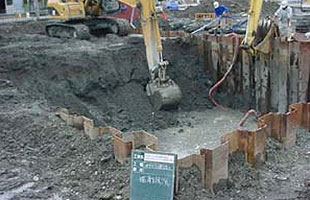

01地下タンク基礎の掘削
地下タンク基礎の掘削
地下タンクの掘削は、5mの深さになるため、鋼矢板にて土留します。

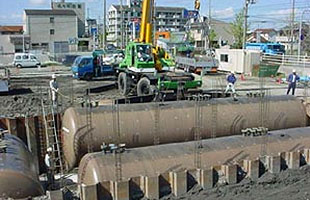

02地下タンク据付け
地下タンク据付け
地下タンクには、1KL・2KL・10KL・20KL・30KL等があります。写真のタンクの大きさは50KLで重さ約6トン、家庭用の風呂約250杯分になります。
タンクに傷をつけないよう、大切に細心の注意をしながら、据付けます。タンクの中にはガソリンや軽油など違う種類の油も入れるため、仕切って使う事もできます。
03地下タンク埋設工事
地下タンク埋設工事

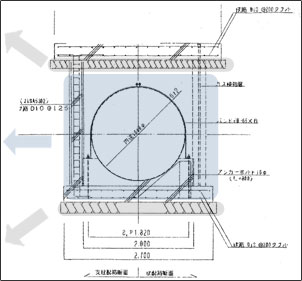

タンクはコンクリート基礎の上に据付けられ、バンドで固定されています。周囲の支柱コンクリートによりタンク上部を支えタンクを保護しています。
深さ5mまで掘削し、タンク基礎部分は鉄筋をD13@200ダブルで組んでいます。
  • タンク上部スラブ

    タンク上部スラブ

  • タンクと支柱

    タンクと支柱

  • タンクベース

    タンクベース

04タンク油設配管
タンク油設配管 イメージ1 タンク油設配管 イメージ2
これは油の通る配管です。この下にタンクが埋まっています。何本も管があるのは、油の種類がレギュラー、ハイオク、軽油、灯油とあるためです。
レギュラー
ハイオク
軽油
灯油
と、決まっています。
樹脂配管を砂で巻立て保護しています。

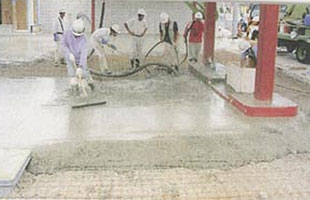

05ドライブウェイコンクリート舗装
ドライブウェイコンクリート舗装
ドライブウェイは、生コンクリートを打設し、バイブレーターにより均一に締固め、なめらかに施工します。

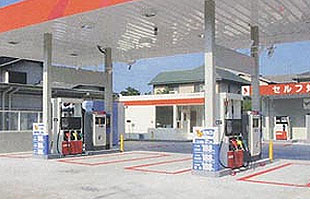

06完成
完成
新しいガソリンスタンドの完成です。
